Интегрирана линија за цртање и тркалање за прецизна бакарна рамна жица

Интегрираната линија за цртање и тркалање на GRM за прецизна бакарна рамна жица е приспособено решение за производство на бакарна рамна жица што интегрира цртање на жици, прецизно тркалање, онлајн мерење и автоматско преземање во еден континуиран процес. Дизајнирана за трансформаторски проводници, производство на CTC проводници, емајлирана правоаголна жица и производство на рамна жица на EV мотор, линијата постигнува брзини до 400 m/min. Овој интегриран систем ја подобрува ефикасноста и го намалува ракувањето со материјалите.

Испрати барање

Оценка: 5.0

(Број на рејтинг: 1)

Опис на производот

Интегрираната линија за цртање и тркалање GRM комбинира цртање на жица, прецизно тркалање, онлајн мерење и автоматско преземање во еден континуиран процес на производство. Системот е дизајниран за производство на високопрецизна бакарна рамна жица што се користи во апликации за магнетна жица, трансформаторски проводник, CTC проводник и EV мотор.

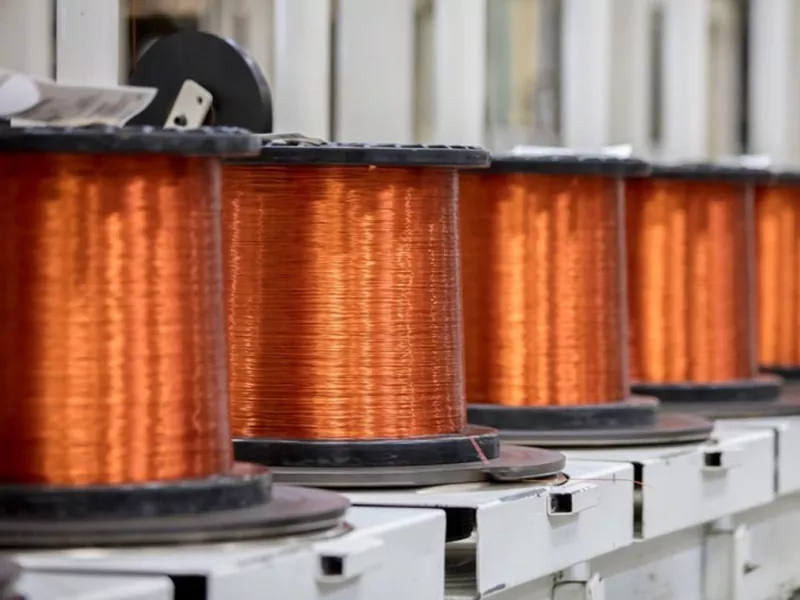

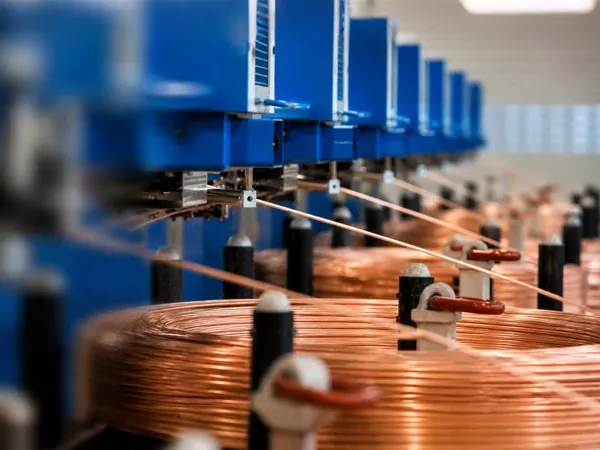

Precision copper flat wire produced on GRM integrated drawing and rolling line

Линијата за производство на интегрирана рамна жица GRM е дизајнирана за континуиранообработка на бакарна жица во прецизни рамни проводницисо строга димензионална толеранција и одличен квалитет на површината.

Со интегрирање на процесите на цртање и тркалање во еден производствен систем, линијата значително ја подобрува ефикасноста на производството додека го намалува рачното ракување и одржува стабилна конзистентност на производот во текот на долгите производни циклуси.

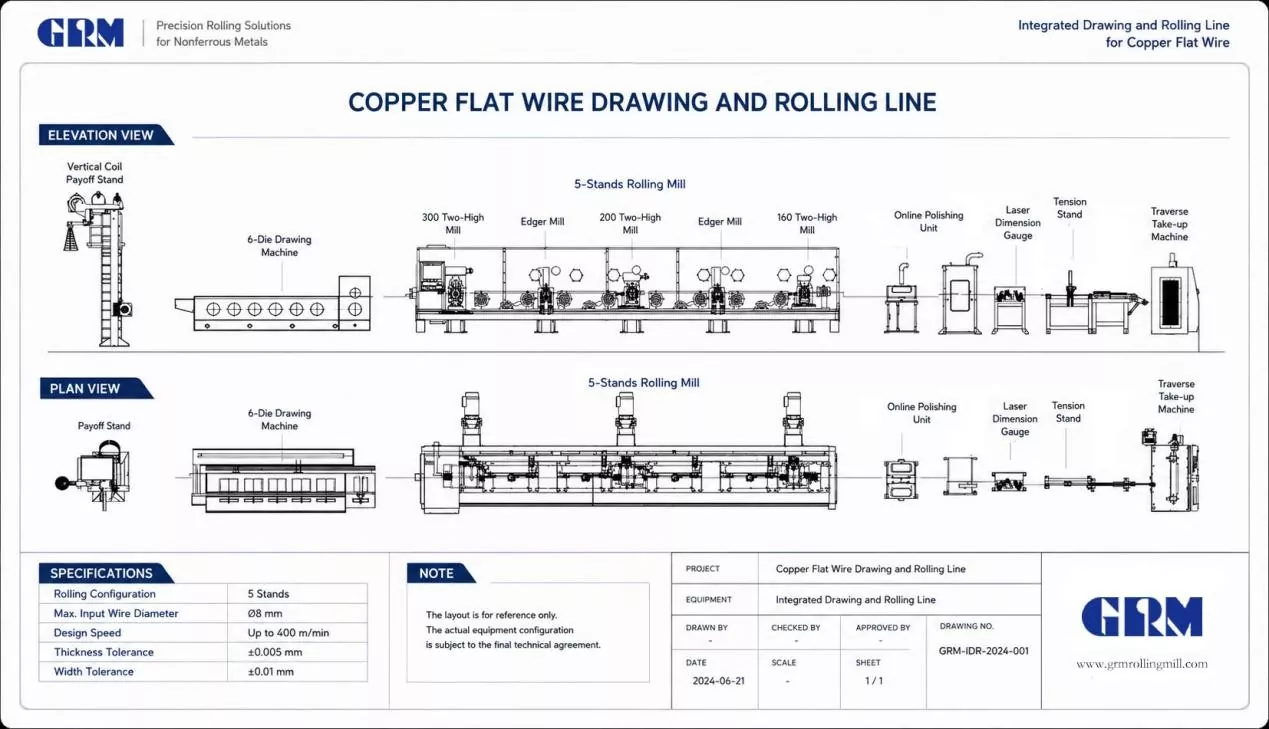

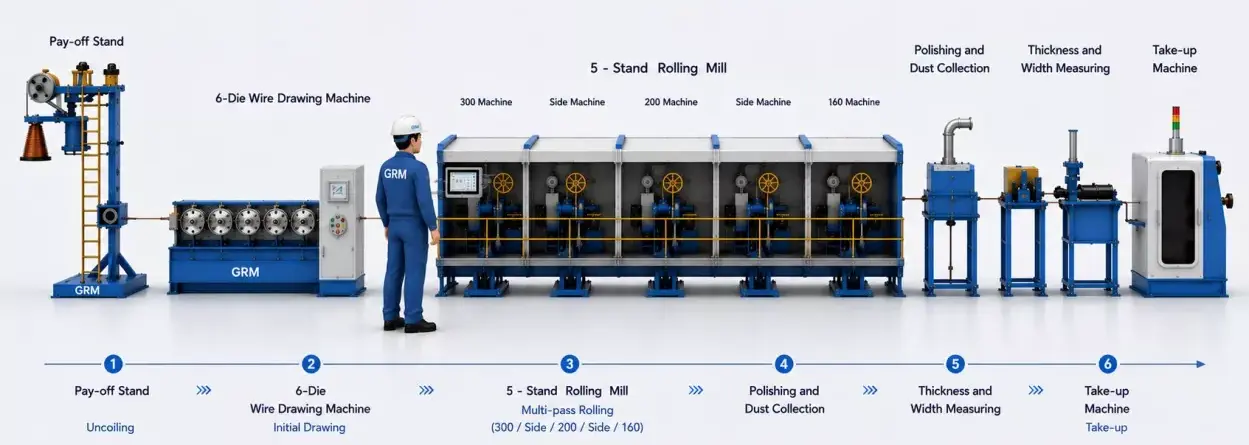

Integrated copper flat wire drawing and rolling line production process

Флексибилен и ефикасен дизајн

Вертикален штанд за исплата на калем: 1 комплет

DLF6D/500 Six dies Машина за цртање: 1 комплет

Прецизна тркалачка мелница со две ролни: 3 комплети

Странична тркалачка мелница: 2 комплети

Онлајн уред за полирање и собирање прашина: 1 комплет

Онлајн уред за мерење на дебелина и ширина: 1 комплет

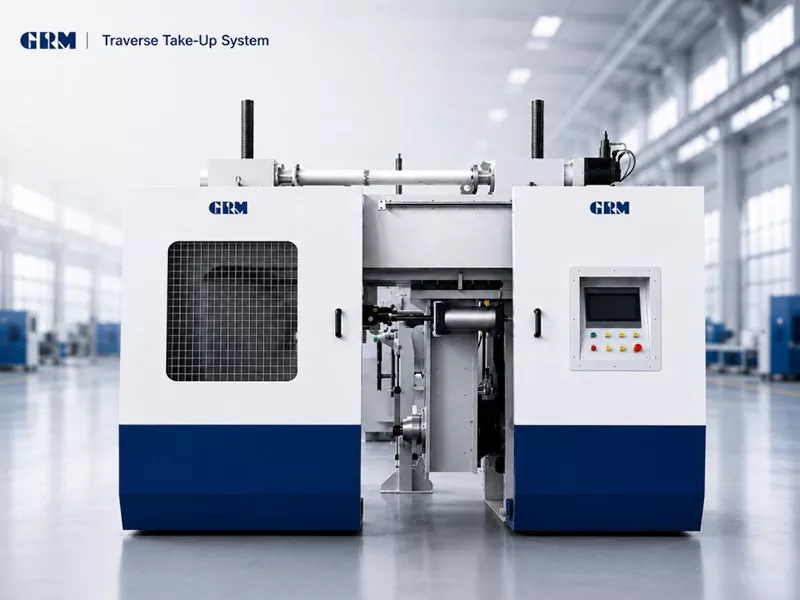

Машина за попречно зафаќање: 1 комплет

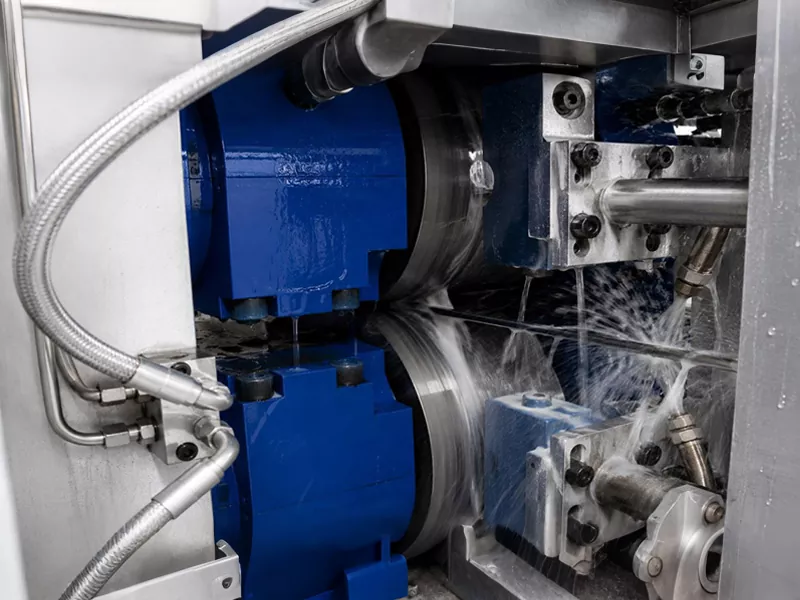

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Комплетна линија за производство на бакарна жица

Интегрираната линија за цртање и тркалање за прецизна бакарна рамна жица е дизајнирана да бара висока димензионална прецизност во производството на електрични проводници. Со максимална брзина од 400 m/min, тој е добро прилагоден за континуирано производство во големи размери на бакарна рамна жица.

Во споредба со конвенционалните самостојни процеси на тркалање, интегрираната линија го елиминира ракувањето со средно материјал и обезбедува супериорна димензионална конзистентност во текот на целиот производствен циклус.

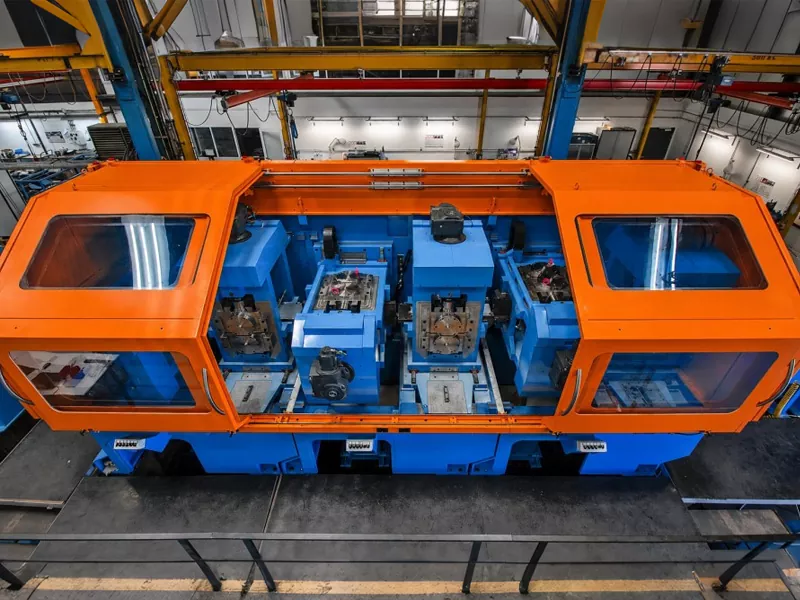

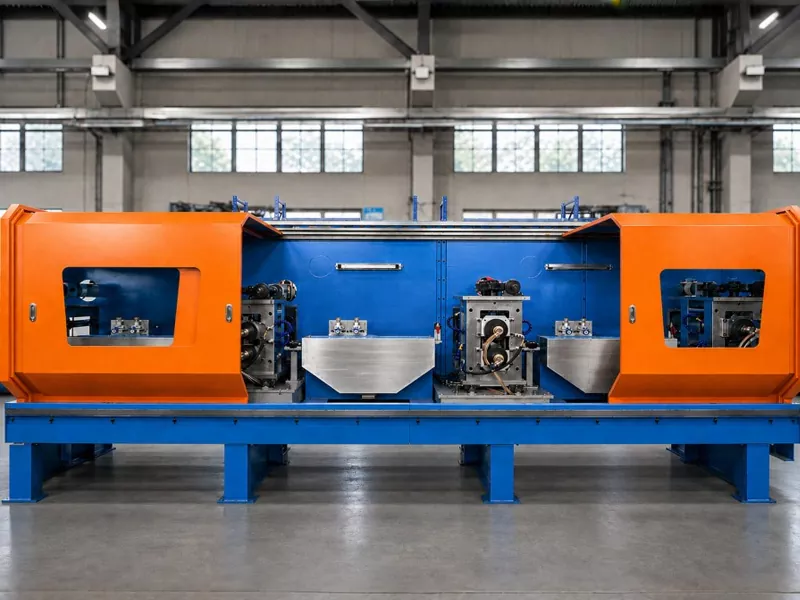

GRM integrated copper flat wire production line with 5-stand rolling mill

* Процесот на производната линија може да се прилагоди според димензиите на производот на клиентите

ТЕХНИЧКИ СПЕЦИФИКАЦИИ

Конфигурација валалница со 5 штандови		ГРМ
Прва Двовисока воденица	Ø mm	300
Прво Еџер мил	Ø mm	155
Втора Двовисока воденица	Ø mm	200
Вториот Еџер мил	Ø mm	155
Трето Двовисока воденица	Ø mm	160
Брзина на дизајнирање	m/min	400
Максимална интел жица	Ø mm	8
Завршени толеранции	мм	дебелина:±0,005 ширина:±0,01
Типичен опсег на големина на завршена рамна жица	мм	дебелина: 2,0-12 ширина: 0,5-4,0

Типични апликации

Емајлирана правоаголна магнетна жица

CTC Континуирано транспониран проводник

Диригент за фиба на EV мотор

Производство на рамни жици на EV мотор

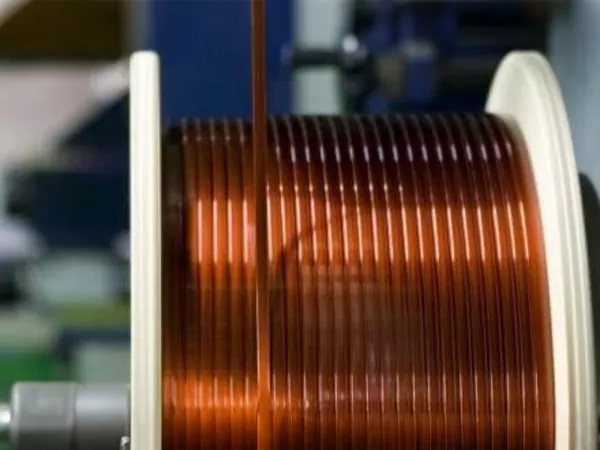

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

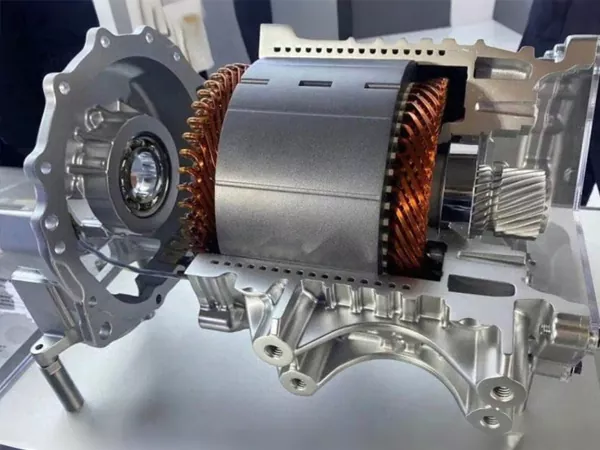

EV motor hairpin conductor flat wire production

Најчесто поставувани прашања

1. Дали оваа производна линија може да произведе бакарна рамна жица за трансформаторски апликации?

Да, линијата е дизајнирана за производство на високопрецизна бакарна рамна жица за трансформаторски проводници, магнетна жица и други електрични апликации.

2. Дали може да се приспособи интегрираната линија за цртање и тркалање за прецизна бакарна рамна жица?

Да, GRM обезбедува приспособени решенија за производствена линија засновани на вашиот влезен материјал, димензии на завршената жица и барања за производство.

3. Каква точност може да постигне процесот на прецизно тркалање?

Системот може да постигне толеранција на дебелина до ± 0,005 mm и толеранција на ширина до ± 0,01 mm за прецизно производство на бакарна рамна жица.

4. Зошто да изберете интегрирана линија за цртање и тркалање наместо посебни машини?

Интегрираната линија за производство на бакарна рамна жица ја подобрува ефикасноста, го намалува ракувањето со материјалите и обезбедува постабилна конзистентност на производот.

Барате приспособено решение за производство на бакарна рамна жица?

GRM обезбедува комплетни инженерски решенија засновани на вашата спецификација на материјалот, димензиите на завршената жица и барањата за примена надолу.

Контактирајте го нашиот инженерски тим за технички консултации и приспособен дизајн на производна линија.
