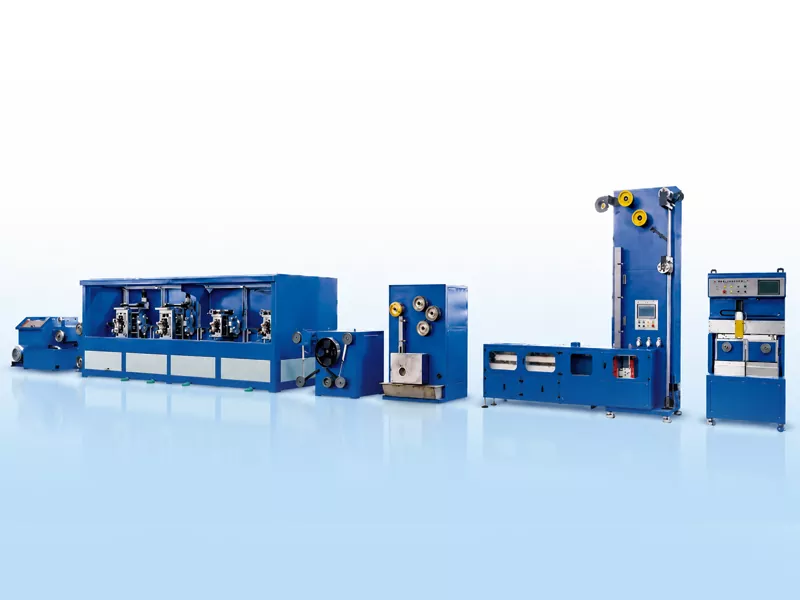

Линија за производство на лента за PV собирници

Линијата за производство на лента за собирници на GRM PV се дизајнирани континуирано да обработуваат тркалезна бакарна жица без кислород TU1 во рамна проводна лента со висока прецизност обложена со калај. Линијата е погодна за производство на лента за интерконекција на PV, лента за собирници и за производство на рефлектирачка лента со собирници.
Комплетната линија интегрира цртање на жици, прецизно тркалање, континуирано жарење, третман со флукс, облога од калај со топло натопување и автоматско валање. Тоа им помага на производителите на PV ленти да ја контролираат точноста на ширината и дебелината, квалитетот на лимената обвивка, исправноста на лентата и конзистентноста на намотување.
Линијата за производство на лента за собирници GRM е долга приближно 26 m и широка 3 m, со вкупна тежина на линијата од околу 14 тони. Брзината на дизајнот може да достигне до 150 m/min, во зависност од големината на бакарната жица, димензиите на завршената лента, брзината на калај и начинот на земање. Во типични услови за производство, месечното производство може да достигне приближно 60-80 тони.

Испрати барање

Опис на производот

Од бакарна жица до завршена лента за собирници

Производната линија на PV Busbar Ribbon главно користи бакарна жица како суровина. Жицата прво се влече до потребниот дијаметар за тркалање, а потоа се формира во рамна лента преку прецизно тркалање со повеќе држачи. По тркалањето, бакарната лента поминува низ континуирано жарење за да се приспособат неговите механички својства, проследено со флуксна обработка и калај со топло натопување. Конечно, завршената лента се намотува со системот за автоматско зафаќање на калеми или намотки за палачинки.

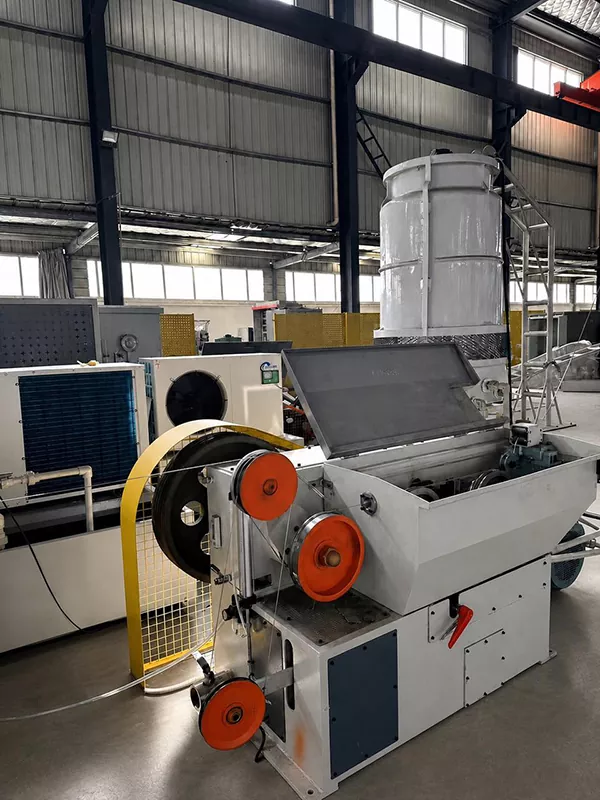

Машина за цртање

Бакарната жица се влече низ матрици до дијаметар од 2,6-3,0 mm, подготвена за тркалање.

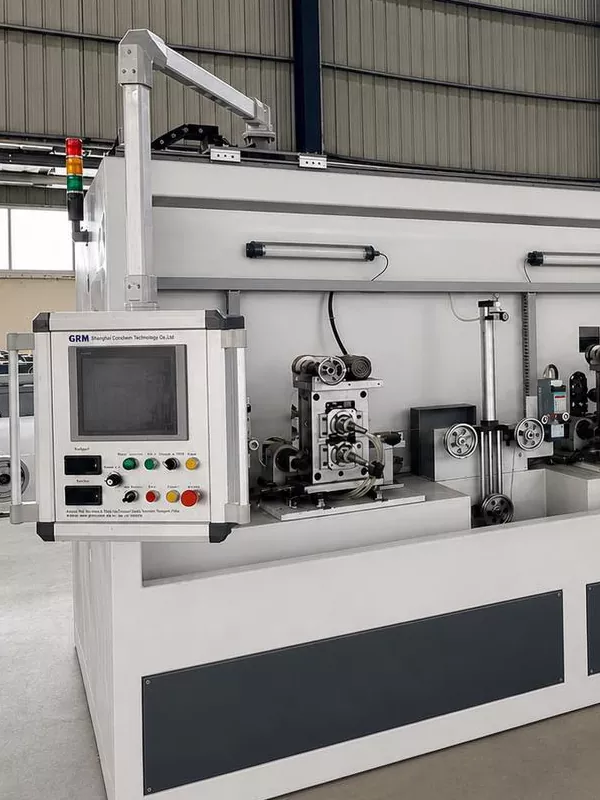

4 Стенд за ролна

Тркалезната бакарна жица се валани во рамна лента, со контролирана точност на ширина и дебелина.

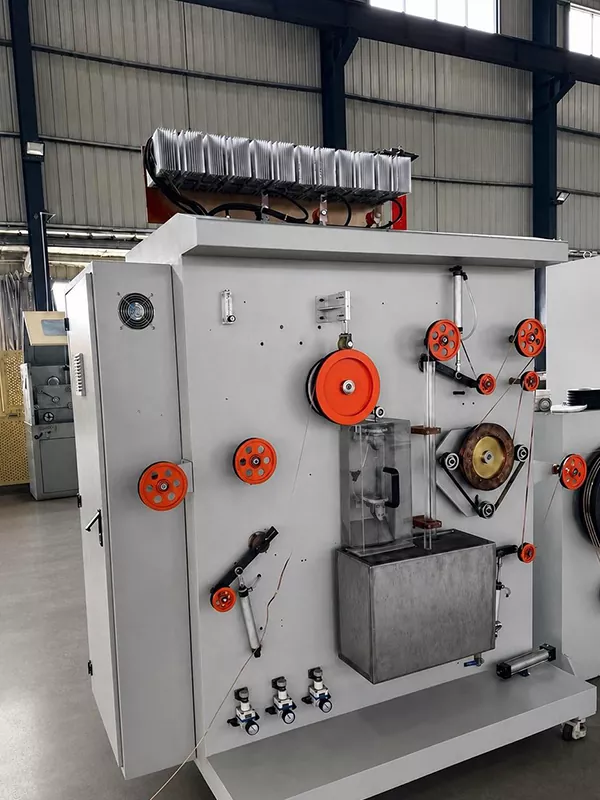

Греење

Греењето со краток спој се користи со заштита од инертен гас и циркулирачко водено ладење за да се подобрат механичките својства на бакарната лента.

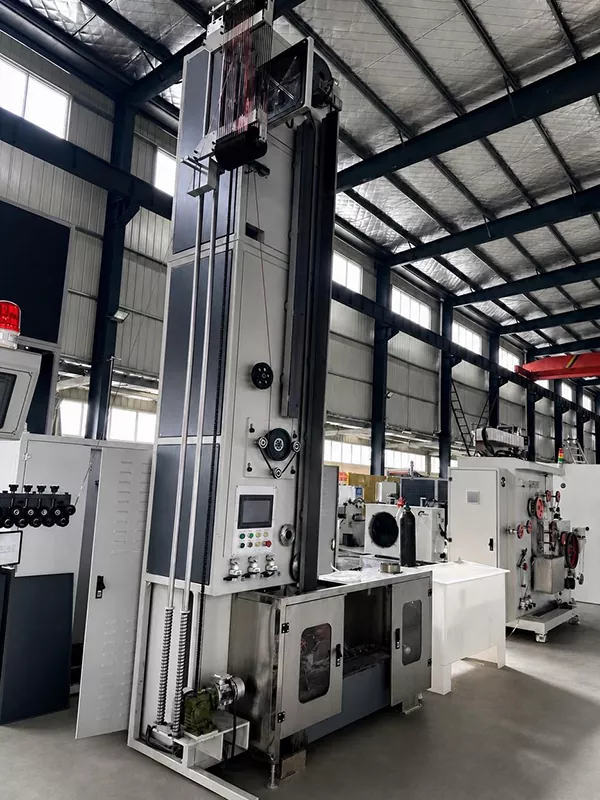

Лимено обложување

Се користи калај облога со топло натопување. Воздушните ножеви ја контролираат дебелината на лимениот слој, а вентилаторите за ладење помагаат да се стабилизира квалитетот на површината. Дебелина на еднострана лимена обвивка: 0,01-0,025 mm.

Автоматско менување на серпентина

Изборните функции вклучуваат серво траверсирање, автоматско менување на макара, автоматско сечење и автоматско снимање.

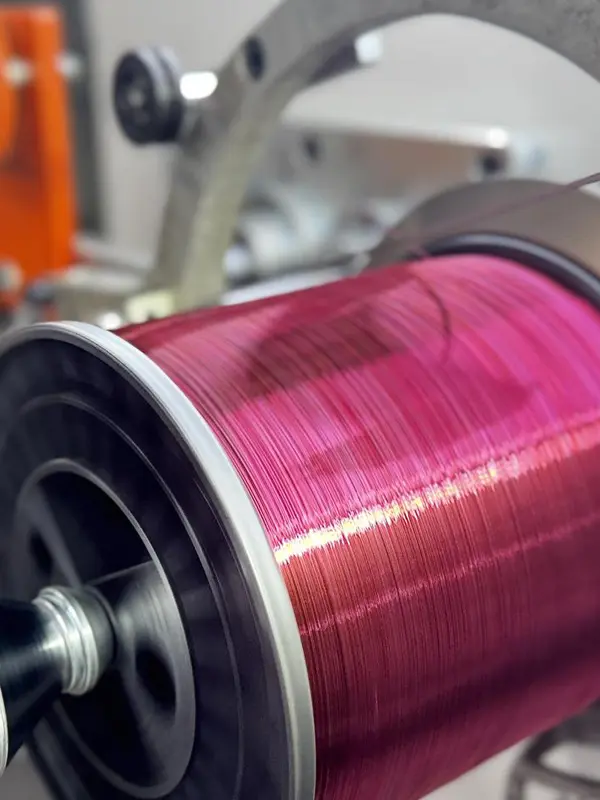

Прецизно преземање

Намотување на макара: до 30 кг.

Намотување на намотка за палачинки: опционално 1-2 кг.

R&D и патенти

Од 2015 година, GRM продолжи да развива опрема за производство на лента за интерконекција на PV и лента за собирници. Компанијата има добиено повеќе технички патенти поврзани со прецизно тркалање, интеграција на производна линија и процеси на производство на PV ленти.

GRM патентирани технологии за опрема за производство на PV лента

Клучни карактеристики

Континуирано производство од влез од бакарна жица до завршен излез на лента со собирница обложена со калај.
Подобрена конзистентност на димензиите, униформност на облогата и квалитет на намотување.
Координацијата на тензијата и автоматското зафаќање помагаат да се намалат прекините во производството и мануелната интервенција.
Поддржува и стандардна лента на собирницата и производство на рефлектирачка лента за собирници за различни барања за материјал на PV модул.
На производителите на PV ленти им обезбедува интегрирано производствено решение фокусирано на контрола на процесот, конзистентност на производот и ефикасност на производството.

Најчесто поставувани прашања

1.Кој е опсегот на големини на готовиот производ?

Завршена ширина: 3-8 mm.

Завршена дебелина: 0,2-0,4 мм.

2.Кои се опсегот на толеранција и механички својства?

Ширина толеранција: ±0,085 mm.

Толеранција на дебелина: ±0,01 mm.

Јакост на истегнување: ≥260 MPa.

Јачина на принос: 90-130 MPa.

3.Кој метод на обложување со калај се користи?

Линијата користи премаз од калај со топла натопи, со целосна покриеност околу лентата, вклучувајќи ги и двата странични рабови.

4.Како се мерат ширината и дебелината на производот?

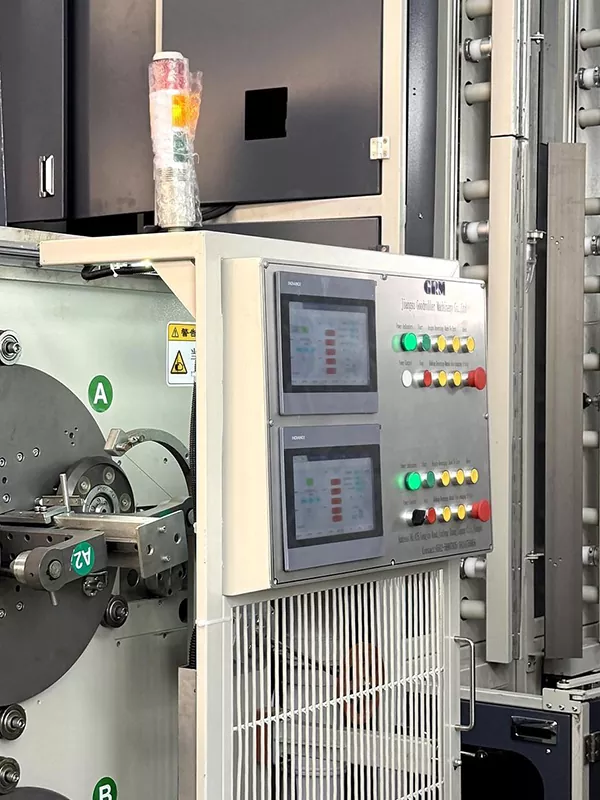

Четвртиот штанд на валавницата со четири штандови е опремен со два ласерски мерни системи, еден за мерење на ширина и еден за мерење дебелина. Податоците од мерењето може да се прикажат на HMI.

5.Кои материјали може да се обработат?

Производната линија на PV Busbar Ribbon е главно дизајнирана за бакарна жица без кислород TU1. Може да се обезбедат приспособени конфигурации според различни бакарни легури, димензии на производот и посебни барања за лента.
