Како може валалницата со сложен профил да го намали отпадот додека држи тесни толеранции?

Преглед

• Дефинирајте сложени профили и зошто тие се потешки од стандардните канали или едноставните цевки.
• Идентификувајте ги најчестите производствени главоболки: извртување, лак, отскокнување, дефекти на површината и чести прилагодувања.
• Објаснете ги карактеристиките на опремата и поставувањето што ја подобруваат стабилноста: ригидност, стратегија за дизајн на ролни, водено формирање и управување со напнатоста.
• Покажете како комплетната линија (одвиткувач → израмнување → формирање → исправување → сече до должина) ја помага конзистентноста.
• Обезбедете листа за проверка фокусирана на купувачот, табела за решенија и јасен дел за ЧПП.

Што всушност прави валавницата со комплексен профил

A Тркалање со комплексен профиле изграден за да формира делови со повеќе радиуси, чекори, усни, поместувања и функционални карактеристики - често во една низа на поминување - додека ја контролирате геометријата низ должина, ширина и дебелина. Во споредба со поедноставните форми, сложените профили ги засилуваат малите варијации: мала промена во дебелината на лентата, намотката, подмачкувањето или порамнувањето на влезот може да станат видливи како извртување, „насмевка“, лак или нерамни висини на прирабниците.

Клучната цел не е само „формирање на обликот“. Тоа го прави тоапредвидливо, смена по смена, калем по калем - без постојано рачно дотерување. Тоа е местото каде што ригидноста на мелницата, усогласувањето на штандот, стратегијата за ролање и контролата на процесот ја одвојуваат стабилната линија од стресната линија.

Болните точки зад профилите „Совршени на хартија“.

Сложените делови честопати не успеваат на предвидливи начини. Еве ги проблемите што купувачите најмногу ги споменуваат кога заменуваат постара опрема или го зголемуваат производството:

• Пресврт и камбер:Профилот се ротира по должината или кривините настрана, создавајќи проблеми со прицврстувањето низводно.
• Брановидност и лак:Неконзистентното формирање на енергија или преостанатиот стрес остава дел што нема да седи рамно или чисто да се состави.
• Лебдат во пролет:„Истата поставка“ не ја произведува истата димензија, особено кога се менуваат својствата на серпентина.
• Пукнатини на рабовите и површински траги:Преформирањето на раните штандови, лошата завршница на ролна или неправилното подмачкување создава дефекти.
• Бавни промени:Премногу бирање со обиди и грешки по промените во ролната ја убива пропусната моќ.
• Висок отпад на почеток/крај на серпентина:Нестабилноста на влезот и ефектите од опашката создаваат отпад што брзо се собира.

Повеќето од нив не се „проблеми на операторот“. Тие се системски проблеми: усогласување, ригидност, водење и како патеката на формирање управува со стресот.

Како правилното поставување на мелницата го решава димензионалното наноси

Добро дизајниранТркалање со комплексен профилсе фокусира прво на стабилноста, а потоа на брзината. Обично ги подобрува резултатите преку мешавина на структурен дизајн и паметна конфигурација - во зависност од вашиот профил, опсегот на материјали и барањата за толеранција.

1) Ригидност и усогласеност што остануваат ставени

• Држачите со висока вкочанетост и стабилните структури на основата помагаат да се спречи микро-отклонување што се појавува како варијација на димензијата.
• Повторливите прилагодувања (со јасни скали или дигитални отчитувања) ја намалуваат зависноста од „племенското знаење“.
• Конзистентниот квалитет на лежиштето и вретеното ги намалуваат трагите од вибрации на чувствителните површини.

2) Формирање патека која управува со стресот наместо да го принудува

• Прогресивното формирање ја дистрибуира деформацијата низ штандовите за да го намали стресот на работ и ризикот од пукање.
• Воденото формирање и соодветната странична потпора може да го спречат извртувањето пред да започне.
• Стратешката употреба на држачи за дефекти, премини со перки и димензионирање може да ја подобри контролата на конечната геометрија.

3) Контрола на влез и напнатост која ги штити првите 50 метри

• Подоброто расклопување, исправање и израмнување го намалуваат сетот на намотките и ѝ даваат на мелницата конзистентен „почетен материјал“.
• Стабилното водење во првите штандови ја подобрува повторливоста и го намалува отпадот од стартување.
• За подолги линии, интегрираната координација на затегнатоста или брзината може да спречи суптилно влечење што ги искривува сложените карактеристики.

4) Исправување и корекција по формата каде што е важно

• Вградените исправувачи и корективните единици помагаат да се отстранат резидуалните стресни ефекти кои предизвикуваат лак и бранови.
• Системите со пресечена должина со сигурно мерење ја намалуваат варијацијата на должината и го подобрува склопувањето низводно.

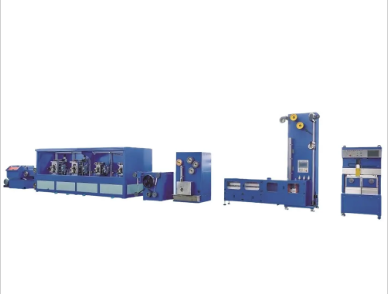

Типична конфигурација и опции за линија

Многу производни линии за сложени профили го вклучуваат истиот „рбет“, потоа додаваат опции засновани на цели на толеранција и геометрија на делови. Добавувачите какоJiangsu Youzha Machinery Co. Ltd.вообичаено поддржуваат дизајни на линии што може да се конфигурираат за да можете да ја усогласите опремата со вашето семејство на производи наместо да се принудува еден профил да ги постави правилата за сè.

• Ракување со uncoiler + серпентина:стабилно напојување, опционално хидраулично проширување, кола со намотка и сигурносни брави.
• Израмнување / исправување:ја намалува меморијата на серпентина и ја подобрува конзистентноста на влезот.
• Хранење и водење:странични водилки, влезни маси и помагала за порамнување за стабилизирање на првите штандови.
• Формирање штандови:низа дизајнирана околу профилот; може да вклучува погонски/непогонски штандови во зависност од процесот.
• Вградена корекција:исправувачи, контрола на извртување или димензионирање во зависност од однесувањето на профилот.
• Пресечено до должина и исцрпување:прекин на летање или запирање-поаѓање, мерење, редење и заштита за готови површини.

Список за проверка за избор за купувачи и инженери

Кога споредувате машини, лесно е да се фокусирате на брзината или бројот на стоење. За сложени профили, подобар пристап е да се оцени како системот заштитува повторливост и ја намалува интервенцијата.

• Соодветно на семејството на профилот:Дали формирате еден дел или многу слични форми? Стратегијата за модуларна алатка може да биде важна повеќе од необична брзина.
• Опсег на материјали:Дебелината, јачината на отпуштање, премазите и дозволените површински ознаки треба да го водат пристапот до завршетокот и формирањето на ролната.
• Цели на толеранција:Дефинирајте критични димензии до квалитет (висина на прирабница, ширина на мрежа, извртување по метар, граници на лакот) пред да ја наведете мелницата.
• Очекувања за промена:Колку често ќе се менува алатирањето? Побарајте повторливи поставки, јасни референци за прилагодување и ефикасен пристап.
• Оптовареност на операторот:Какви прилагодувања се очекуваат при стабилно трчање? Вашата цел е „поставете и трчајте“, а не „чувајте деца и бркајте“.
• План за квалитет:Потврдете кои методи за мерење и земање примероци ќе ги користите (и како дизајнот на линијата ги поддржува).
• Способност по продажбата:Усовршувањето на алатките, достапноста на резервните делови и далечинската поддршка може да одлучат за вашето долгорочно време на работа.

Болни точки наспроти практични контрамерки

Контрола на процесот и навики за квалитет кои се исплаќаат

Опремата е важна, но дисциплината ги множи резултатите. Најстабилните профилни линии споделуваат неколку навики:

• Рутина за стартување:проверете го порамнувањето на влезот, контактот на водичот и поставките за прво држење пред да ја зголемите брзината.
• Контролни точки од првиот член:рано измерете ги димензиите од критичен до квалитет и снимајте ги последните „добри“ поставки.
• Следливост на серпентина:ИД на намотката на дневникот, дебелината и клучните својства за да можете да го поврзете наносот на димензиите со материјалот.
• Заштита на површината:Одржувајте ја чистотата на алатите за ролни, контролирајте ги остатоците и заштитете ги готовите профили при истекување/натрупување.
• Тренинг кој одговара на реалноста:научете ги операторите на што всушност влијае секое прилагодување (пресврт наспроти лак наспроти висина на прирабница).

Практики за одржување и алатки за повторливост

Сложените профили казнуваат мала механичка лабавост. Ако повторливоста одеднаш се влоши, тоа често не е дизајнот на ролната - тоа е абење, играње или контаминација.

• Проверки на лежиштето и усогласувањето:закажете инспекции за да ја фатите раната лабавост што станува вибрации и ознаки.
• Зачувување на алат:чувајте ги ролните правилно, заштитете ги готовите површини и документирајте ја историјата на реновирање.
• Водилки и контактни површини:истрошените водилки можат да воведат асиметрични сили кои создаваат пресврт.
• Подмачкување и чистота:постојаното подмачкување ја намалува топлината и оштетувањето на површината; чистотата ги спречува вградените гребнатини.
• Подготвеност на резервни делови:Критичните компоненти за абење при рака го намалуваат времето на застој и спречуваат „привремени поправки“ кои го намалуваат квалитетот.
