Како има корист од производството на тркалезна жица MBB од соларната PV лента со машина?

Внатре во модерен објект за производство на соларни ќелии, тенка бакарна жица, едвај подебела од човечко влакно, се црта, се жари и се обложува со прецизен слој на лемење. Ова е тркалезна жица MBB (Multi-Busbar), критичната интерконекција што ќе носи струја од илјадници индивидуални фотоволтаични ќелии до работ на соларниот панел. Производството на оваа жица е чудо на прецизното инженерство, каде толеранциите се мерат во микрони и конзистентноста не може да се преговара. Секое отстапување во дијаметарот, дебелината на облогата или механичките својства може да ја намали ефикасноста на целиот соларен панел. Ова е бараниот свет на производството на фотоволтаични интерконекции, и токму тука Solar PV Ribbon Machine ја докажува својата суштинска вредност.

НаСоларна PV лента машинае специјализирана производна опрема која интегрира повеќе процеси во една, континуирана линија. Ја влече жицата, ја контролира нејзината цврстина на истегнување преку жарење и нанесува униформа облога за лемење. Воведувањето на Solar PV Ribbon Machine во производствена линија за тркалезна жица MBB не е само постепено подобрување; тоа е трансформација. Прецизните контроли на машината ја намалуваат варијацијата на дијаметарот, нејзиниот напреден систем за жарење обезбедува постојани механички својства, а технологијата за обложување обезбедува еднаква дебелина на лемењето низ целата должина на жицата. Овие подобрувања директно се претвораат во поквалитетна тркалезна жица MBB, што пак води до поефикасни соларни панели и пониски трошоци за производство. Оваа статија ќе ги истражи специфичните начини на кои Solar PV Ribbon Machine има корист од производството на тркалезна жица MBB, испитувајќи ги инженерските принципи, иновациите во процесот и резултатите од реалниот свет што ја прават неопходна алатка за соларната индустрија.

Содржина

• 1. Што е MBB Round Wire и зошто е важно во соларните панели?
• 2. Што е соларна PV лента машина и како работи?
• 3. Како контролата со прецизно цртање ја подобрува конзистентноста на дијаметарот на жицата?
• 4. Како процесот на жарење обезбедува конзистентни механички својства?
• 5. Како униформноста на облогата ги намалува дефектите и ја подобрува клеточната врска?
• 6. Кои се придобивките од производството во реалниот свет од користењето на соларна PV машина со лента?
• 7. Често поставувани прашања (ЧПП)
• 8. Заклучок

1. Што е MBB Round Wire и зошто е важно во соларните панели?

За да ги разбереме придобивките од Solar PV Ribbon Machine, прво мора да го разбереме производот што го произведува: MBB тркалезна жица. MBB, или Multi-Busbar, се однесува на архитектура на ќелии каде што се користат повеќе тенки жици за собирање струја од соларната ќелија, за разлика од традиционалниот дизајн на користење на 3 или 4 подебели, рамни ленти. Оваа архитектура е значаен напредок во технологијата на соларни ќелии. Со зголемување на бројот на собирници, тековната патека за собирање се скратува, со што се намалува серискиот отпор и се подобрува севкупната ефикасност на ќелијата. Самите жици мора да бидат исклучително фини - обично со дијаметар помеѓу 0,25 mm и 0,4 mm - и се обложени со легура за лемење за да се олесни поврзувањето со ќелијата.

Транзицијата кон тркалезната жица MBB е поттикната од немилосрдното стремење за поголема ефикасност на соларни ќелии. Намаленото засенчување од потенките, тркалезни жици ја зголемува површината за собирање светлина на ќелијата. Пократката патека на струјата ги намалува загубите на отпор, а поситниот чекор овозможува попрецизна контрола на електричниот излез на ќелијата. Овие придобивки колективно ја зголемуваат ефикасноста на соларниот панел за 1-2%, што е значителна добивка на конкурентниот соларен пазар. Сепак, производството на тркалезна жица MBB е значително поголем предизвик од традиционалната лента. Помалиот дијаметар и потребата за ултра прецизен дијаметар и дебелина на облогата бараат ново ниво на производствена способност.

Квалитетот на тркалезната жица MBB има директно влијание врз перформансите и сигурноста на соларниот панел. Жицата со неконзистентен дијаметар ќе има променлив отпор, што ќе доведе до жаришта и губење на електрична енергија. Жица со нерамна обвивка за лемење ќе создаде слаби споеви за лемење, намалувајќи ја механичката сила и сигурноста на панелот. Жица со погрешна цврстина на истегнување може да се скине при ракување. Ова е причината зошто производството на тркалезна жица MBB е процес со висок влог кој бара најнапредна опрема. НаJiangsu Goodroller Machinery Co., Ltd., развивме Solar PV Ribbon Machine што ги исполнува овие барани барања, осигурувајќи дека секој произведен метар MBB тркалезна жица е со највисок квалитет.

2. Што е соларна PV лента машина и како работи?

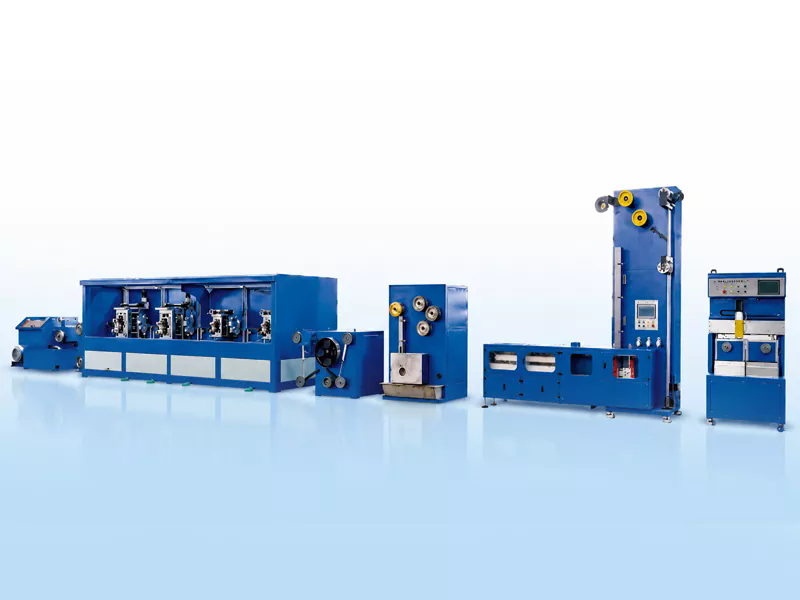

Solar PV Ribbon Machine е специјализирана производна линија дизајнирана за производство на високопрецизни жици за интерконекција што се користат во соларните панели, вклучувајќи MBB тркалезна жица. Тоа не е едноставна машина за цртање жица; тоа е софистициран систем кој интегрира неколку критични процеси во единствена, континуирана производна линија. Машината обично се состои од четири главни фази: исплата, цртање, жарење и премачкување. Процесот започнува со калем од бакарна жица, која се напојува преку серија на жици за цртање, при што секоја го намалува дијаметарот до крајната спецификација. Процесот на цртање се контролира со прецизен систем за контрола на напнатоста што одржува постојана сила на влечење, осигурувајќи дека жицата не е растегната или скршена.

По фазата на цртање, жицата влегува во делот за жарење. Греењето е процес на термичка обработка што ги ублажува внатрешните напрегања предизвикани од процесот на цртање, враќајќи ја еластичноста на жицата и контролирајќи ги нејзините механички својства, како што се цврстина на истегнување и издолжување. Делот за жарење обично се состои од повеќезонска печка со прецизна контрола на температурата, што овозможува прилагодување на параметрите за жарење за да се постигнат саканите својства на жицата. Жицата потоа поминува низ делот за ладење пред да влезе во фазата на обложување. Облогата е критичен чекор, бидејќи нанесува униформен слој од легура за лемење на жицата. Процесот на обложување обично се изведува со користење на метод на топло натопување, каде што жицата поминува низ бања со стопен лемење. Температурата на бањата и брзината на жицата се прецизно контролирани за да се обезбеди конзистентна дебелина на облогата.

Една од клучните карактеристики на модерната Solar PV Ribbon Machine е нејзината интеграција на интелигентни системи за контрола. Целата производна линија е надгледувана и контролирана од PLC (Programmable Logic Controller) кој ги координира брзината, затегнатоста, температурата и дебелината на облогата. Ова осигурува дека производните параметри се одржуваат во рамките на тесните толеранции потребни за висококвалитетна тркалезна жица MBB. Нашата фабрика во GRM Rolling Mill ја дизајнираше нашата соларна PV лента за машина со фокус на прецизноста, доверливоста и леснотијата на ракување. Разбираме дека на нашите клиенти им е потребна машина која може постојано да произведува висококвалитетна жица, а нашата машина е изградена да ги испорачува тие перформанси.

3. Како контролата со прецизно цртање ја подобрува конзистентноста на дијаметарот на жицата?

Најкритичниот параметар во производството на тркалезна жица MBB е дијаметарот на жицата. Дури и варијација од неколку микрони може да влијае на електричните и механичките својства на жицата, што доведува до губење на струја или кинење. Solar PV Ribbon Machine постигнува исклучителна конзистентност на дијаметарот преку комбинација на прецизни матрици за цртање и напредна контрола на затегнатоста. Матриците за цртање се направени од екстремно тврди материјали, како дијамант или волфрам карбид, и се произведени со ултра прецизни димензии. Како што жицата поминува низ секоја матрица, нејзиниот дијаметар се намалува за одредена количина. Матриците се наредени во низа, при што секоја матрица малку повеќе го намалува дијаметарот. Жицата исто така се подмачкува за време на процесот на цртање за да се намали триењето и абењето на матриците.

Системот за контрола на напнатоста е другата клучна компонента на контролата на дијаметарот. Ако напнатоста на жицата е превисока, жицата ќе се истегне и ќе стане потенка. Ако затегнатоста е премногу мала, жицата нема да се повлече правилно, што ќе доведе до варијации на дијаметарот. Solar PV Ribbon Machine користи систем за контрола на затегнатоста со затворена јамка кој континуирано го следи затегнатоста на жицата и ја прилагодува брзината на каптаните за влечење за да одржува константна напнатост. Ова осигурува дека жицата се влече со конзистентна брзина, што резултира со униформен дијаметар. Затегнатоста се контролира и за време на процесот на жарење, бидејќи жицата се влече низ печката. Ова го спречува опаѓањето или кршењето на жицата поради термичка експанзија или контракција.

Соларната PV лента машина обично може да постигне толеранција на дијаметар од +/- 2 микрони, што е значително подобро од +/- 10 микрони што е типично за конвенционалните машини за цртање жици. Оваа подобрена конзистентност е клучна за тркалезната жица MBB. Жицата со конзистентен дијаметар обезбедува постојан отпор, осигурувајќи дека соларната ќелија работи со својата оптимална ефикасност. Исто така, овозможува посигурно поврзување со соларната ќелија, бидејќи спојот за лемење е порамномерен. Ова резултира со посигурен и поефикасен соларен панел. Нашата фабрика разви комерцијален систем за контрола на напнатоста што е способен да ги постигне овие тесни толеранции, обезбедувајќи им на нашите клиенти висококвалитетна тркалезна жица MBB потребна за соларни ќелии од следната генерација.

4. Како процесот на жарење обезбедува конзистентни механички својства?

Додека дијаметарот е критичен, механичките својства на тркалезната жица MBB - нејзината цврстина на истегнување, еластичноста и издолжувањето - се подеднакво важни. Овие својства одредуваат како ќе функционира жицата за време на ракувањето, лемењето и работниот век на соларниот панел. Ако жицата е премногу тврда, ќе биде тешко да се ракува и може да се скрши за време на процесот на лемење. Ако жицата е премногу мека, може да попушта или лесно да се оштети. Процесот на жарење е одговорен за контрола на овие својства. За време на цртањето, бакарната жица се стврднува, станува поцврста и покршлива. Процесот на жарење ја загрева жицата до одредена температура, а потоа полека ја лади, што ги рекристализира металните зрна, ослободувајќи го внатрешниот стрес и ја враќа еластичноста на жицата.

Во Solar PV Ribbon Machine, делот за жарење е прецизно контролирана повеќезонска печка. Жицата поминува низ неколку зони, секоја на различна температура, за да се постигне саканиот профил на жарење. Температурата и брзината на жицата низ печката ги одредуваат конечните механички својства. Печката обично е опремена со заштитна атмосфера, како што се азот или водород, за да се спречи оксидација на жицата за време на процесот на висока температура. Делот за ладење што следи по печката е исто така дизајниран да постигне специфична стапка на ладење, што дополнително влијае на структурата на зрната и механичките својства.

Ајде да погледнеме конкретен пример: цврстината на истегнување на тркалезната жица MBB е обично помеѓу 25 и 35 kg/mm². Ако жицата е закована до цврстина на истегнување од 28 kg/mm², жицата ќе има добра еластичност и ќе биде лесна за ракување. Ако жицата е недоволно закована, цврстината на истегнување може да биде 40 kg/mm², што ја прави жицата кршлива. Ако жицата е премногу закована, цврстината на истегнување може да падне на 20 kg/mm², што ќе ја направи жицата премногу мека. Прецизната контрола на температурата на Solar PV Ribbon Machine осигурува дека процесот на жарење е повторлив и конзистентен, дозволувајќи му на производителот да произведе жица со точните механички својства што се бараат. Во Jiangsu Goodroller Machinery Co., Ltd., имаме долгогодишно искуство во дизајнирање на делот за жарење на Solar PV Ribbon Machine, осигурувајќи дека нашите клиенти можат да произведуваат MBB тркалезна жица со потребните својства.

5. Како униформноста на облогата ги намалува дефектите и ја подобрува клеточната врска?

Последниот критичен чекор во производството на тркалезна жица MBB е нанесувањето на облогата за лемење. Облогата служи за две намени: ја штити бакарната жица од корозија и го олеснува поврзувањето со соларната ќелија. Облогата мора да се нанесе рамномерно и со правилна дебелина. Ако премазот е премногу тенок, може да не обезбеди соодветна заштита или да формира добар спој за лемење. Ако облогата е премногу густа, може да ја намали спроводливоста на жицата и да ги зголеми трошоците за производство. Solar PV Ribbon Machine користи процес на обложување со топло натопување, каде што жицата поминува низ бања со стопен лемење. Лемењето е типично легура од калај-олово или калај-олово-сребрена легура, иако се користат и легури без олово. Температурата на бањата и брзината на жицата се прецизно контролирани за да се постигне саканата дебелина на облогата.

Еднообразноста на облогата се постигнува преку неколку механизми. Жицата е претходно исчистена и често се флуксира пред да влезе во бањата за лемење за да се обезбеди добро навлажнување. Температурата на бањата се контролира до +/- 2°C за да се одржи постојана вискозност и површинска напнатост. Жицата се повлекува од бањата под контролиран агол, што помага да се отстрани вишокот на лемење. Обложената жица потоа поминува низ систем за бришење, како што е комплет воздушни ножеви или керамички бришачи, за да се отстрани вишокот на лемење и да се обезбеди униформа облога. Конечно обложената жица потоа се лади и се превртува на калем за земање.

Следната табела ги сумира клучните процесни параметри за делот за обложување на машина за соларна PV лента.

Еднообразната обвивка обезбедена од Solar PV Ribbon Machine е од суштинско значење за доверливоста на соларниот панел. Конзистентниот слој осигурува дека спојот за лемење помеѓу жицата и соларната ќелија е цврст и униформен, што обезбедува добар електричен контакт и механичка цврстина. Ова го намалува ризикот од дефект на соларниот панел. Во Jiangsu Goodroller Machinery Co., Ltd., го оптимизиравме делот за обложување на нашата Solar PV Ribbon Machine за да испорачаме најквалитетен слој, осигурувајќи дека тркалезната жица MBB на нашите клиенти ги исполнува најсложените барања.

6. Кои се придобивките од производството во реалниот свет од користењето на соларна PV машина со лента?

Усвојувањето на Solar PV Ribbon Machine за производство на тркалезна жица MBB обезбедува низа опипливи производствени придобивки. Овие придобивки може да се мерат во однос на зголемен принос, подобрен квалитет на производот и намалени трошоци за производство. Ајде да ги испитаме специфичните начини на кои Solar PV Ribbon Machine го подобрува процесот на производство. Една од најзначајните придобивки е намалувањето на стапката на отпад. Прецизноста на Solar PV Ribbon Machine, особено нејзините контролни системи со затворена јамка, ги минимизира варијациите на дијаметарот, неусогласеноста на жарењето и дефектите на облогата. Ова резултира со поголем дел од жицата што ги исполнува спецификациите, намалувајќи ја количината на жица што мора да се отфрли.

Друга придобивка е зголемувањето на брзината на производство. Модерна Solar PV Ribbon Machine може да работи со брзина од 10-30 метри во минута, што е значително побрзо од постарите машини. Работата со голема брзина, во комбинација со доверливоста на машината, ја зголемува вкупната пропусност на производната линија. Ова им овозможува на производителите да ја задоволат зголемената побарувачка за тркалезна жица MBB без потреба да инвестираат во дополнителни производни линии. Solar PV Ribbon Machine исто така нуди подобрена контрола на процесот, овозможувајќи им на производителите да произведуваат жица со конзистентни својства, без оглед на варијациите во суровините или работните услови. Ова ја намалува потребата за чести прилагодувања на процесот и проверки на квалитетот, што дополнително ја подобрува ефикасноста.

Придобивките од реалниот свет од користењето на Solar PV Ribbon Machine се илустрирани во следната табела, која ги споредува перформансите на типична конвенционална производна линија со линија опремена со Solar PV Ribbon Machine.

Овие бројки покажуваат дека Solar PV Ribbon Machine не е само постепено подобрување; тоа е чекор-промена во производството на тркалезна жица MBB. Комбинацијата на подобрена прецизност, поголема брзина и помала стапка на отпад води до значително зголемување на производството и намалување на трошоците за производство. За производителите на тркалезна жица MBB, инвестирањето во Solar PV Ribbon Machine е стратешки потег што може да ја подобри нивната конкурентност и профитабилност. Нашата фабрика во валавница GRM е посветена да им обезбеди на нашите клиенти најквалитетни соларни PV ленти машини, помагајќи им да ги постигнат овие придобивки од производството во реалниот свет.

7. Често поставувани прашања (ЧПП)

Прашање 1: Какви дијаметри на жица може да произведе соларната PV лента машина?

Одговор: Типична соларна PV лента машина може да произведе MBB тркалезна жица во опсег на дијаметри, обично од 0,20 mm до 0,50 mm. Специфичниот опсег на дијаметар зависи од конфигурацијата на машината и употребените матрици. Нашата фабрика во Jiangsu Goodroller Machinery Co., Ltd. нуди машини што можат да се прилагодат за производство на специфични дијаметри, а ние исто така можеме да обезбедиме алатки за широк опсег на големини. Најчестите дијаметри за тркалезната жица MBB се 0,25 mm, 0,30 mm и 0,35 mm, но машината може да се прилагоди за други големини по потреба.

Прашање 2: Какви видови на премази за лемење може да примени Solar PV Ribbon Machine?

Одговор: Solar PV Ribbon Machine може да нанесе различни облоги за лемење, вклучувајќи стандардни легури од калај-олово (SnPb), легури без олово (како SnAgCu, SnBi и SnAg) и прилагодени легури. Типот на облогата се одредува според составот на бањата за лемење. Машината е дизајнирана да работи со различни легури за лемење со прилагодување на температурата на бањата и брзината на жицата. Нашата фабрика може да обезбеди насоки за најдобрата легура за обложување за вашата специфична примена и може да ја обезбеди потребната опрема.

Прашање 3: Како Solar PV Ribbon Machine се справува со различни материјали од жица?

Одговор: Solar PV Ribbon Machine е првенствено дизајниран за бакарна жица, која е стандарден материјал за фотоволтаични жици за интерконекција. Меѓутоа, машината може да ракува и со други материјали, како што се позребрениот бакар или алуминиум, со соодветни прилагодувања на параметрите на процесот. Процесите на цртање и жарење можеби ќе треба да се изменат за различни материјали, а процесот на обложување мора да се прилагоди на специфичната легура на лемење. Нашата фабрика може да ја прилагоди машината за да се справи со вашите специфични барања за жичен материјал и облога.

Прашање 4: Кои се барањата за одржување за соларна PV лента машина?

Одговор: Solar PV Ribbon Machine е дизајниран за сигурна работа со минимално одржување. Рутинското одржување вклучува чистење на матриците за цртање, проверка на системот за контрола на затегнатоста и следење на состојбата на ремените и лежиштата. Печката за жарење бара и периодична проверка и калибрација на температурните сензори. Бањата за лемење бара редовно чистење и надополнување на легурата за лемење. Нашата фабрика обезбедува сеопфатен прирачник за одржување и нуди техничка поддршка за да им помогне на клиентите да ги задржат своите машини да работат со врвни перформанси.

Прашање 5: Кој е типичниот животен век на машината за соларна PV лента?

Одговор: Висококвалитетната соларна PV лента машина може да има работен век од 10-15 години или повеќе, во зависност од нивото на одржување и работните услови. Клучните компоненти кои може да бараат замена со текот на времето ги вклучуваат матриците за цртање, грејните елементи на печката за жарење и компонентите на бањата за лемење. Нашата фабрика во Jiangsu Goodroller Machinery Co., Ltd. обезбедува целосен опсег на резервни делови и техничка поддршка за да се осигура дека нашите машини ќе продолжат да работат сигурно во текот на целиот работен век.

8. Заклучок

Solar PV Ribbon Machine е суштинска алатка за производство на висококвалитетна тркалезна жица MBB. Неговото прецизно цртање, контролираното жарење и способностите за еднообразно обложување им овозможуваат на производителите да произведуваат жица со исклучителна конзистентност, што доведува до намален отпад, зголемена брзина на производство и подобар финален производ. Со инвестирање во Solar PV Ribbon Machine, производителите можат да ја задоволат растечката побарувачка за високоефикасни соларни панели, истовремено намалувајќи ги нивните трошоци за производство и подобрувајќи го нивното влијание врз животната средина. Придобивките од Solar PV Ribbon Machine се прошируваат надвор од производната линија; тие придонесуваат за развој на поефикасни и сигурни соларни панели, забрзувајќи ја транзицијата кон одржлива енергетска иднина.

Во Jiangsu Goodroller Machinery Co., Ltd., ние сме посветени на унапредување на технологијата на производство на соларна интерконективна жица. Нашите Solar PV Ribbon Machines се дизајнирани имајќи ги предвид прецизноста, сигурноста и леснотијата на ракување, осигурувајќи дека нашите клиенти можат да произведуваат MBB тркалезна жица со највисок квалитет. Ве покануваме да не контактирате за да дознаете повеќе за нашите машини и како тие можат да имаат корист од вашите производствени операции.

Контактирајте со Jiangsu Goodroller Machinery Co., Ltd. денесда откриете како нашата Solar PV Ribbon Machine може да го трансформира вашето производство на тркалезна жица MBB.
